產品簡介

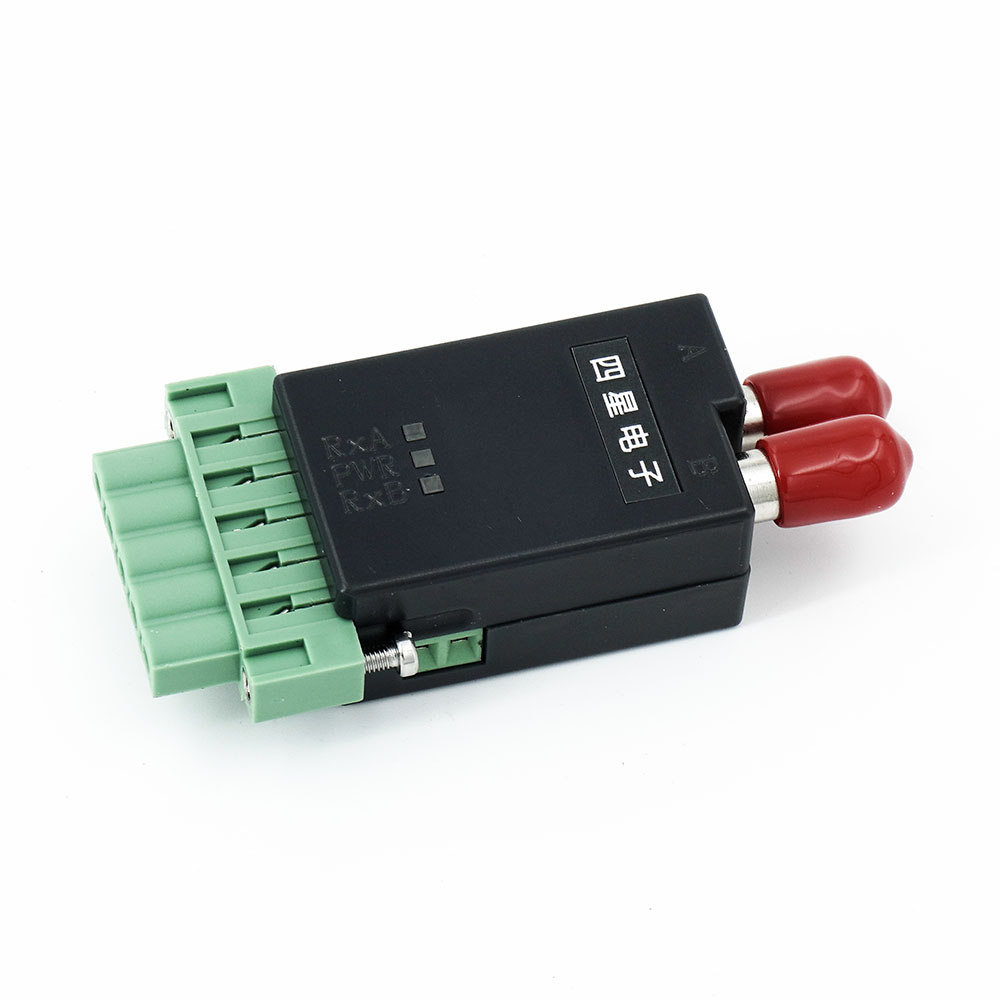

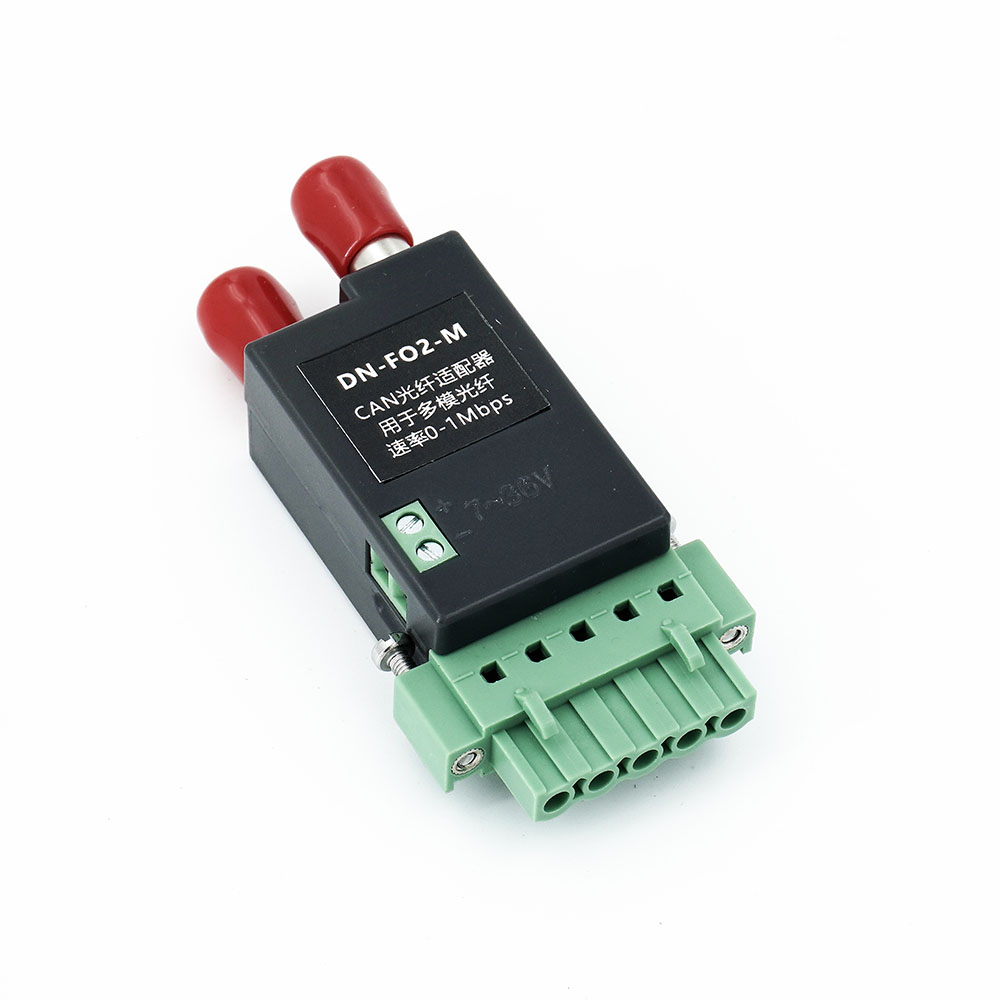

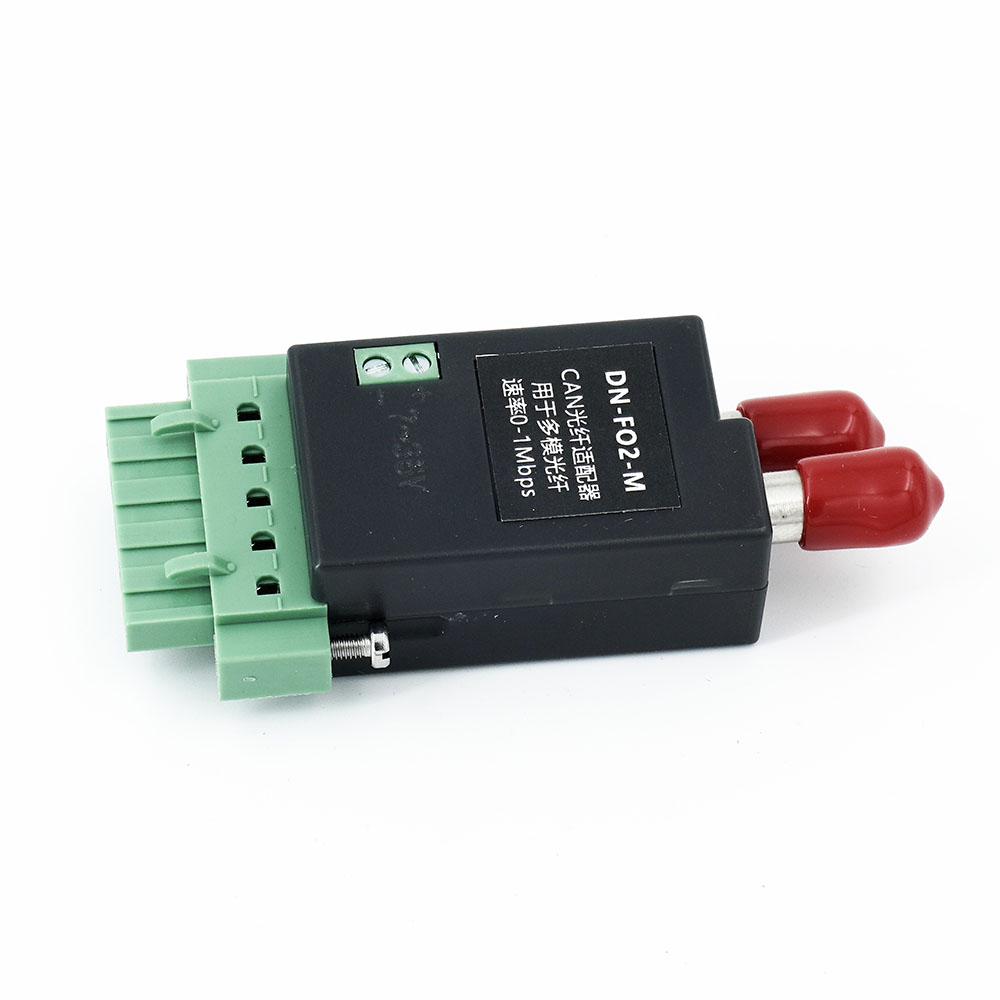

光纖型DeviceNet總線連接器（多模）。1電2光，單纖傳輸，直插符合DeviceNet信號排列的5芯接線端子插座（需將原來的端子拔下）。實現CAN/CANOpen/DeviceNet等各種CAN信號高速遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。具有外接7～36VDC電源端子，速率0～1Mbps自適應，可組成總線型、星形和混合型光纖網絡，使用方便靈活。ST光纖接頭，適用光纖：多模62.5/125um、50/125um，光纖傳輸距離：0～2km，-40～+85℃工作溫度。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口（A光口和B光口），單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。產品型號：DN-FO2-S | |
多模62.5/125um、50/125um。產品型號：DN-FO2-M | ||
光纖接口 | ST光纖接頭，不支持其它光纖接頭。 | |
波長 | A光口：1310nm發/1550nm收；B光口：1550nm發/1310nm收。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
信號延遲 | 80ns，相當于16米電纜。 | |
光纖最大傳輸距離 | 單模光纖最大10km，多模光纖最大2km，與速率相關，見表 1。 | |
電口參數 | 接口類型 | 符合DeviceNet標準信號排列的5芯端子插頭。 |
通訊速率 | 0～1Mbps自適應。 | |
電纜最大傳輸距離 | 與通訊速率密切相關，符合CAN標準協議距離，見表 1。 | |
接口保護 | CAN接口具有顯性超時保護和±15KV ESD保護。 | |
通訊協議 | 全面支持CAN、DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等所有基于CAN接口的通訊協議。 | |
通用參數
| 工作電壓和功耗 | 從接線端子外接7～36VDC電源同時給本產品和設備的CAN總線接口供電，本產品的功耗約0.3W。 |
接口隔離 | 電源端口-CAN口之間由于需總線供電的原因沒有隔離。 | |
防護等級 | IP50 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | （長×寬×高）。 | |
重量 | 30克。 | |
安裝方式 | 直接插接符合DeviceNet標準信號排列的5芯端子插座。 | |
應用拓撲
