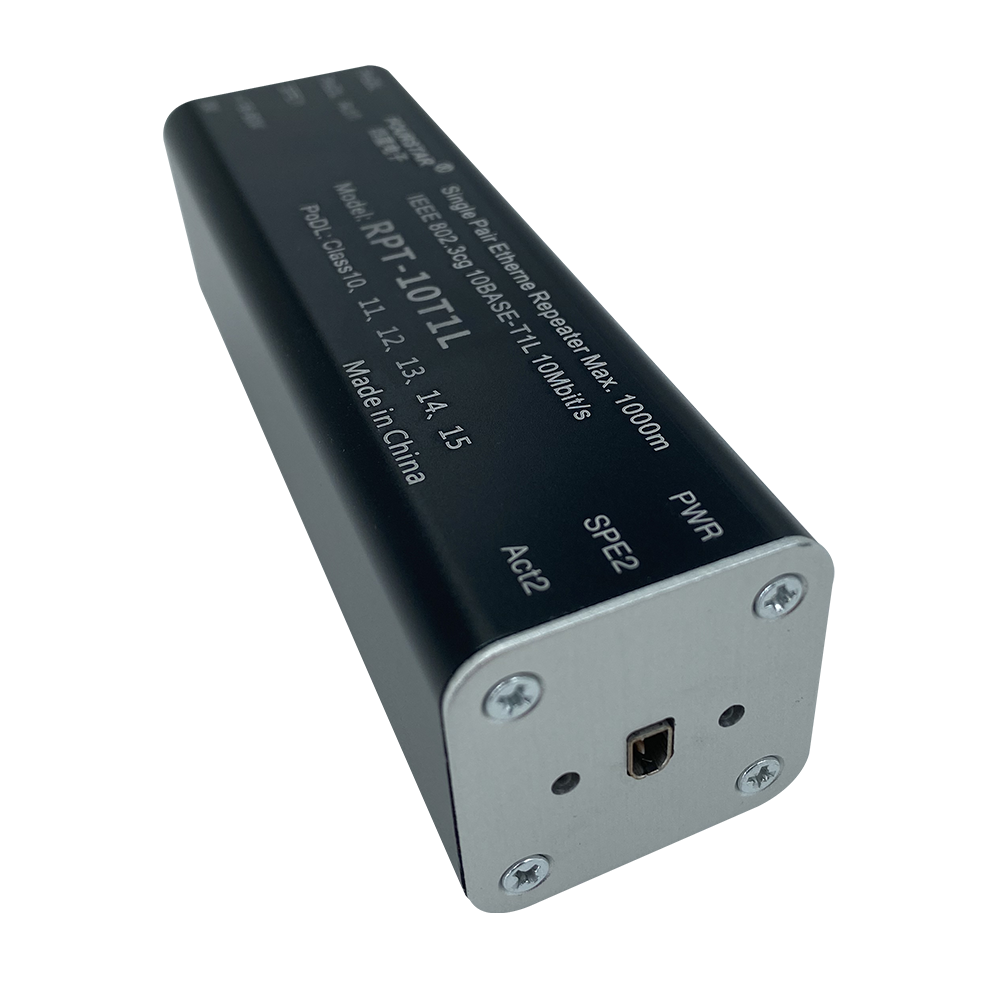

單對以太網SPE2口參數

接口類型

符合IEC63171-2標準的SPE連接器。

傳輸速率

10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。

傳輸介質

SPE單對雙絞線電纜，26AWG（0.14mm²）～ 14AWG（2mm²）。

最大傳輸距離

1000米。

連接指示

SPE端口狀態指示燈。

PoDL供電

該端口（SPE2口）沒有PoDL供電。

SEP端口數量

1個SPE端口。

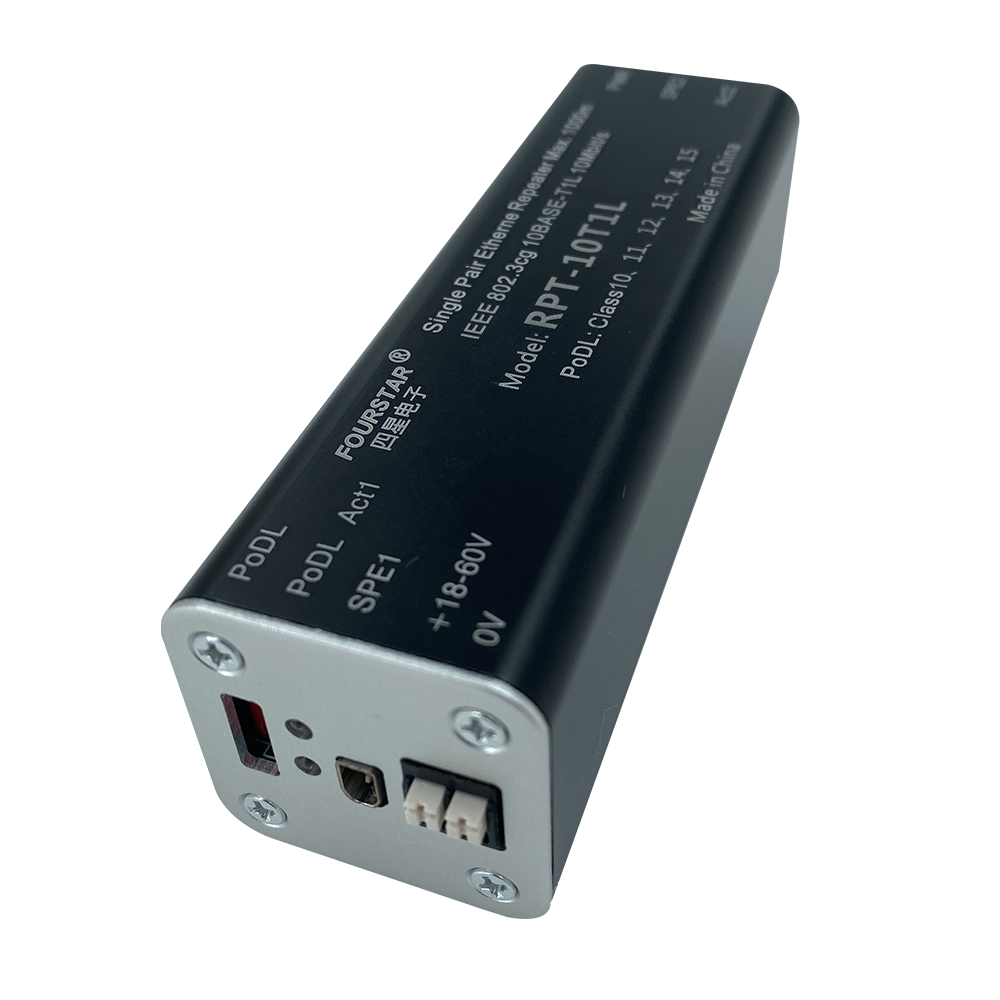

單對以太網SPE1口參數

接口類型

符合IEC63171-2標準的SPE連接器。

傳輸速率

10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。

傳輸介質

SPE單對雙絞線電纜，26AWG（0.14mm²）～ 14AWG（2mm²）。

最大傳輸距離

1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。

連接指示

SPE端口狀態指示燈和PoDL指示燈。

PoDL功率等級

支持PoDL供電輸出，輸入工作電源電壓為24VDC時支持功率等級Class10、11、12，輸入工作電源電壓為54VDC時支持功率等級Class13、14、15。SPE1口的PoDL輸出功率最高可達79W。

SPE端口數量

1個SPE端口。

SPE通訊協議

IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link   IE、POWERLINK 等。

通用參數

工作電壓

18～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離。

功率

不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。

接口隔離

SPE2口與SPE1口之間相互隔離，SPE2口與電源端口隔離，隔離電壓1500VDC。SPE1口與輸入工作電源端口之間沒有電隔離。

防護等級

IP20

工作溫度

-20℃～+75℃。

外形尺寸

100mm×32mm×32（長×寬×高），重量100克。

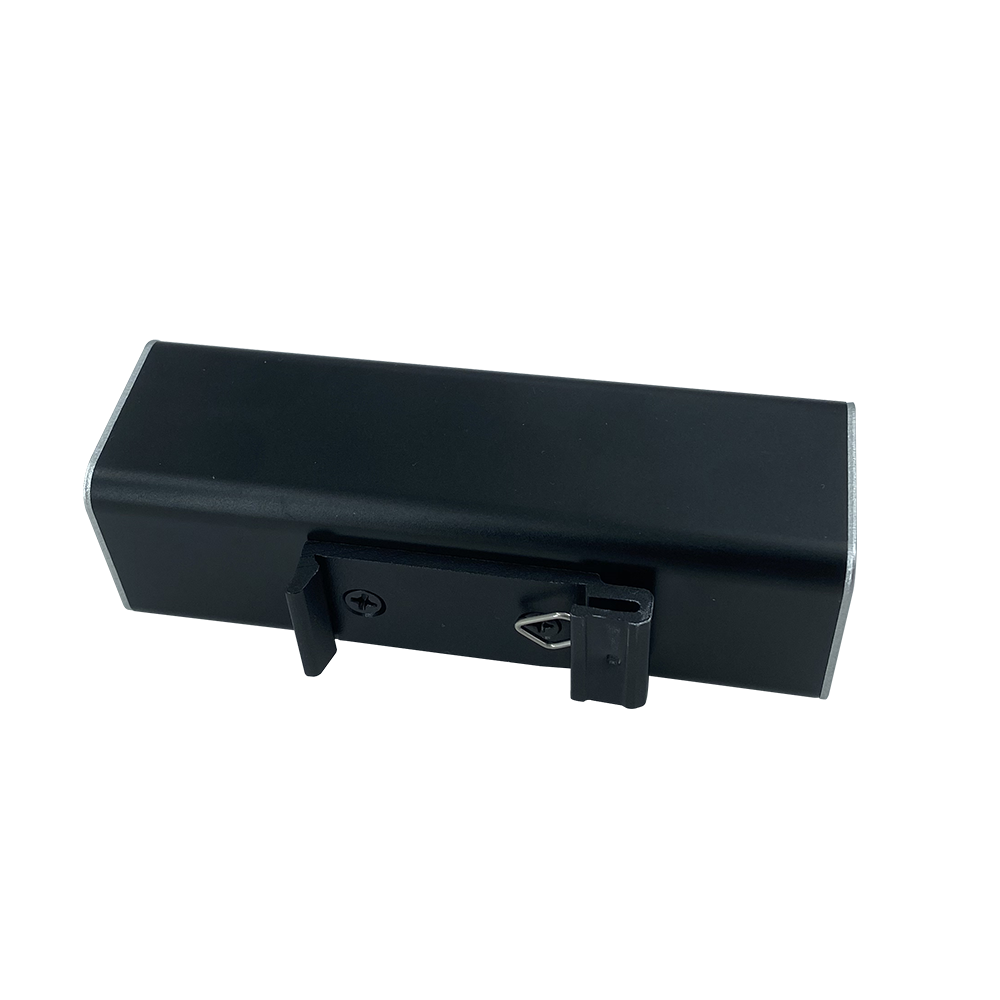

安裝方式

DIN35mm標準導軌安裝。
