產品簡介

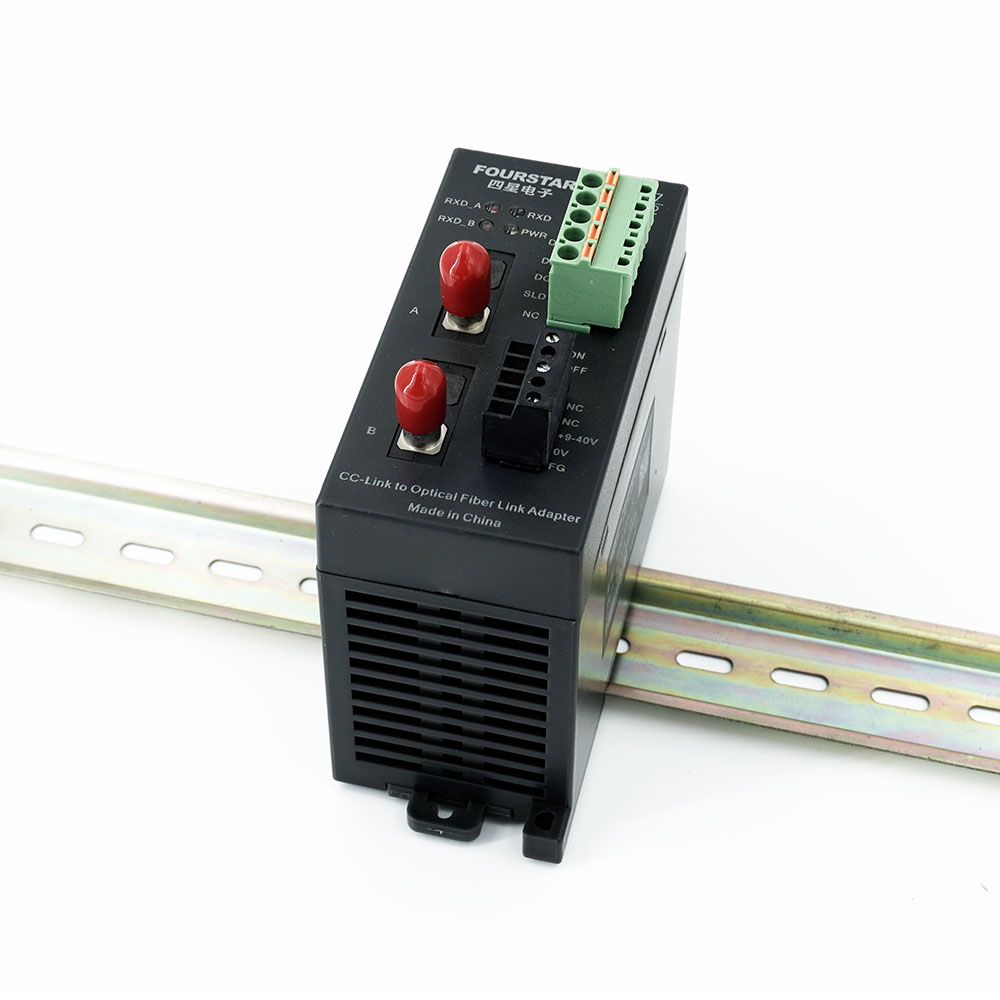

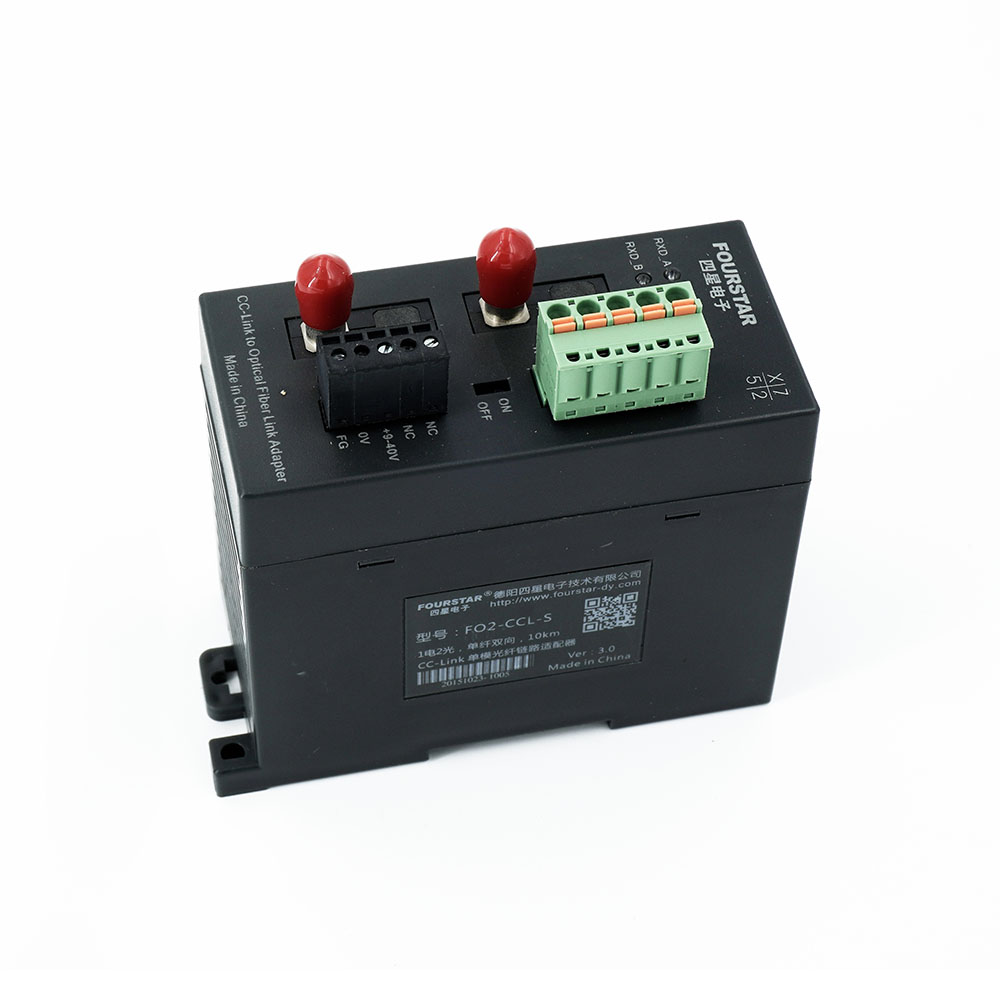

單纖雙光口CC-Link單模光纖鏈路適配器。1電2光，單纖傳輸，實現CC-Link信號高速遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。可實現點對點、總線型、星形和混合型光纖網絡。數據透明傳輸，無需改動原有的通信協議和軟件，速率0～10Mbps自動適應，9～40VDC寬電壓隔離供電，適用光纖：單模 9/125、10/125、8.3/125um，光纖傳輸距離：0～10km，ST光纖接頭，-40～+85℃工業級工作溫度，DIN35mm標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口，單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。 | |
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
光纖最大傳輸距離 | 10公里。 | |
電口參數 | 接口類型 | 符合CC-Link標準的4芯接線端子。 |
通訊速率 | 0～10Mbps無延時自適應。 | |
電纜最大傳輸距離 | 與通訊速率密切相關，見表2-2。 | |
接口保護 | RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433?！?5KV ESD（靜電）保護。 RS485端口具有自恢復過流保護，RS485端口能承受高達60V的電壓引起的持續過電流。 | |
通訊協議 | CC-Link、MODBUS、RS485自由口協議。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W。 |
接口隔離 | 電源端口-RS485口-光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 180克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |
