產品簡介

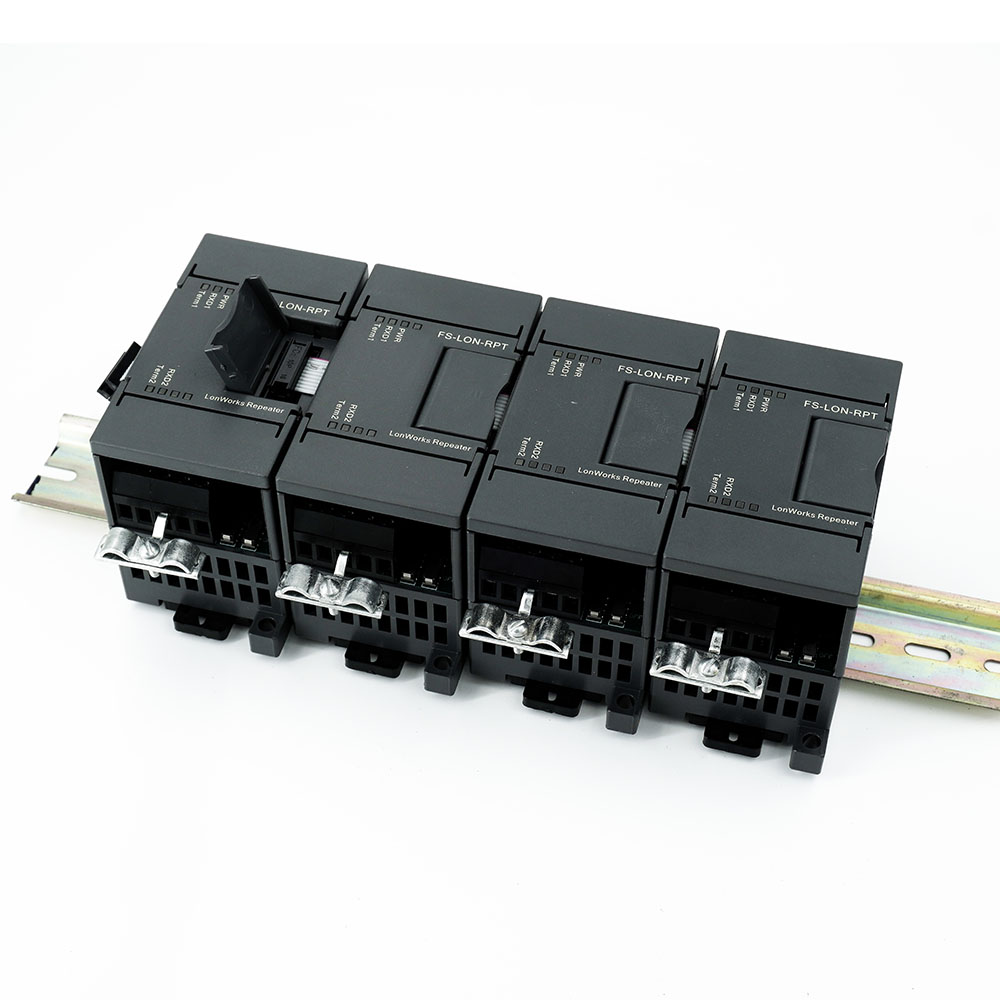

可擴展的LonWorks中繼器集線器。單個使用為中繼器，N個可組成2N口集線器，通訊速率78kbps，并支持冗余供電?？蓪?shí)現LonWorks總線型、星形、環形和混合型及自由拓?fù)浣Y(jié)構，方便網絡布線，無延時數據透明傳輸，雙向延長通信距離符合LonWorks標準，帶通信指示燈，9～40VDC寬電壓供電，電源-LON1-LON2全隔離。標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數
| 接口類型 | 符合LonWork標準的接線端子，變壓器隔離，無極性。 |
雙絞線類型 | IV類雙絞線，推薦Belden8471。 | |
收發器類型 | 采用FTT-10A雙絞線收發器。 | |
拓?fù)浣Y(jié)構 | 自由拓?fù)洌湫?、星型、環形、混合型）、總線拓?fù)洹?/span> | |
通訊速率 | 78kbps。 | |
數據編碼 | 曼徹斯特編碼。 | |
網絡類型 | TP/FT-10，單終端自由拓?fù)浜碗p終端總線拓?fù)洹?/span> | |
電纜最大傳輸距離 | 雙終端總線拓?fù)?700米，單終端自由拓?fù)?00米。 | |
通訊指示 | 每個雙絞線端口具有數據接收指示燈和終端匹配連接指示燈。 | |
接口保護 | 每個雙絞線接口具有浪涌保護器。 | |
可擴展數量 | 單個使用作為中繼器，N個可組合成2N口集線器。最多可以擴展10臺FS-LON-RPT組合成20口集線器。 | |
通訊協議 | 物理層透明傳輸，支持所有基于LonWorks的上層協議。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W，集線器支持冗余供電。 |
接口隔離 | 電源端口―雙絞線接口1―雙絞線接口2三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 80mm×46mm×63mm（長×寬×高）。 | |
重量 | 110克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |

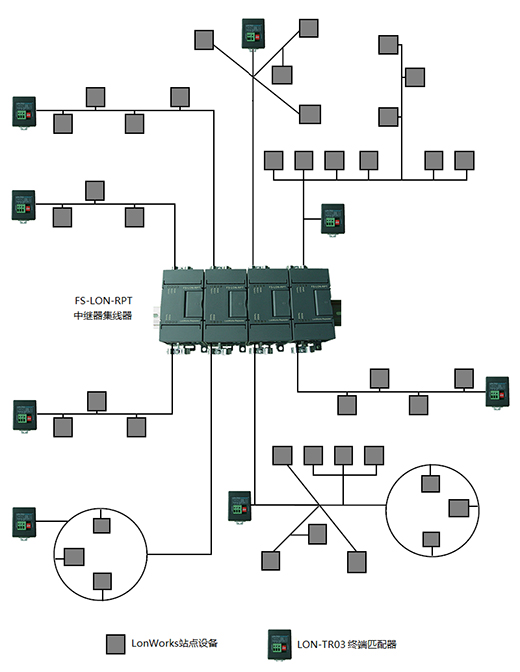

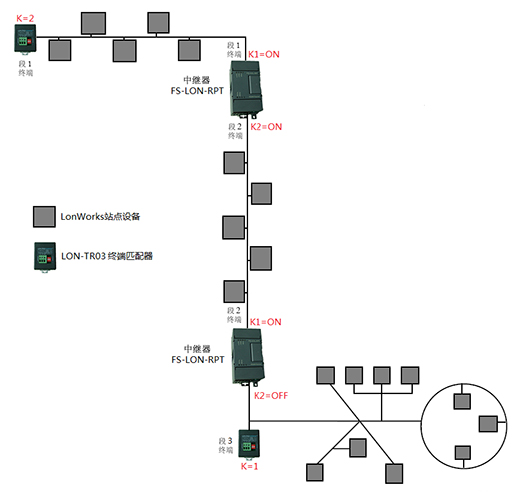

應用拓?fù)?/strong>
