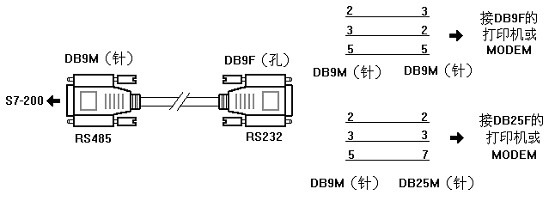

西門子S7-200PLC與串口打印機或MODEM（有線MODEM或無線MODEM均可）的連接采用一體化的PC/PPI電纜更便于安裝布線，由于打印機或MODEM的RS232串口為DB9F或DB25F孔座的DCE接口模式，所以需在PC/PPI電纜的RS232端做一個DCE到DTE的轉換，如下圖所示：

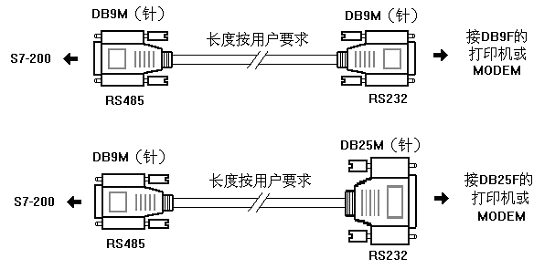

以上方案為11位數據通信格式并且RS232端不帶RTS控制信號，如需10位數據格式或RS232端需帶RTS控制信號則可直接選用四星電子生產的PC/PPI-DTE接口電纜，用戶也可要求直接做成所需長度的連打印機或MODEM的一體化電纜（11位或10位數據格式、是否帶RTS控制信號、長度多少等須在定貨時聲明），外形如下圖所示：
