變頻器RS485通信中的干擾及解決辦法

在工業現場，許多用戶都被以下問題困擾過：當PLC與變頻器或變頻器與變頻器之間采用RS485方式進行通信時，經常容易產生通信中斷、誤碼、死機甚至RS485接口被燒壞等故障，而且聯網的變頻器越多，這種現象越容易...

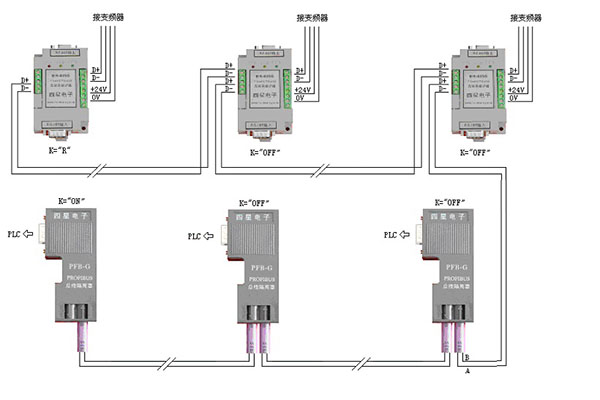

西門子PLC與變頻器防干擾光隔離通信方案

紡織機械中經常需要西門子S7-200系列PLC與變頻器組成RS485通訊網絡，傳統的做法是將PLC和變頻器的RS485通信口直接相連組成網絡，實際應用發現對于一些干擾較惡劣的工業現場，特別是使用西門子MM4XX系...

西門子S7-200PLC的RS485通信口易損壞的原因分析和解決辦法

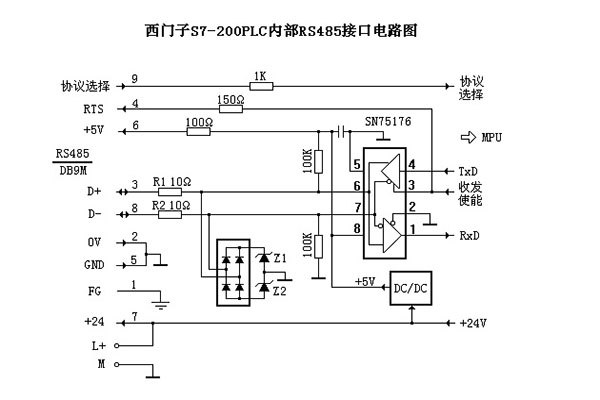

一、 S7-200PLC內部RS485接口電路圖：圖中R1、R2是阻值為10歐的普通電阻，其作用是防止RS485信號D+和D-短路時產生過電流燒壞芯片，Z1、Z2是鉗制電壓為6V，最大電流為10A的齊納二極管，24V電源和5V...

西門子S7-200PLC的遠距離隔離通信方案

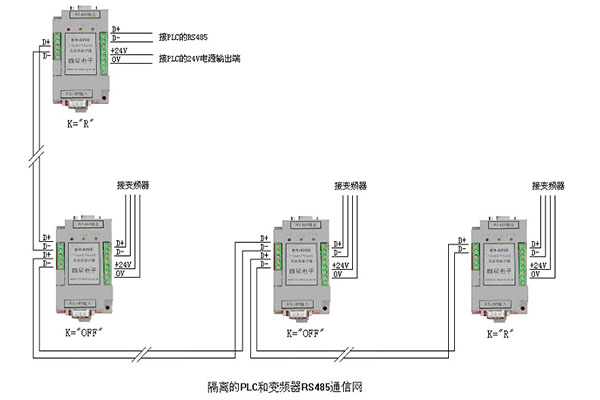

由西門子S7-200PLC組成的RS485通信網絡其最大通信距離為500米，可掛接32個節點，距離超過500米時需在RS485總線上加裝RS485中繼器，為方便接線，每個PLC的通信端口需安裝總線連接器，網絡的兩端需配接終...

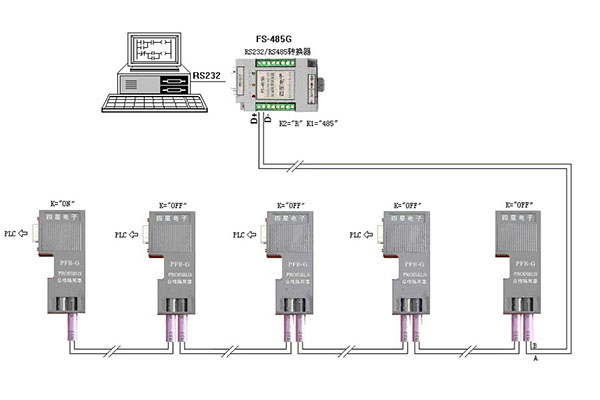

西門子S5系列PLC的511接口板（電流環接口）與電腦的連接

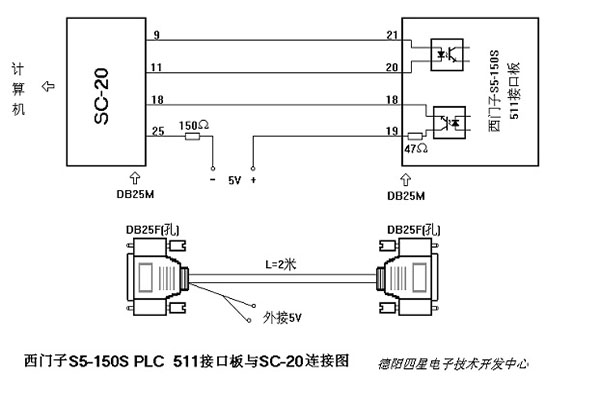

電腦與西門子S5系列PLC的通信一般使用PLC上的編程口（電流環接口，DB15F孔座），使用PC/TTY電纜，這是RS232到電流環的轉換電纜，產品號為：6ES5 734-1BD20，由于S5-150S 這類PLC的511接口...
